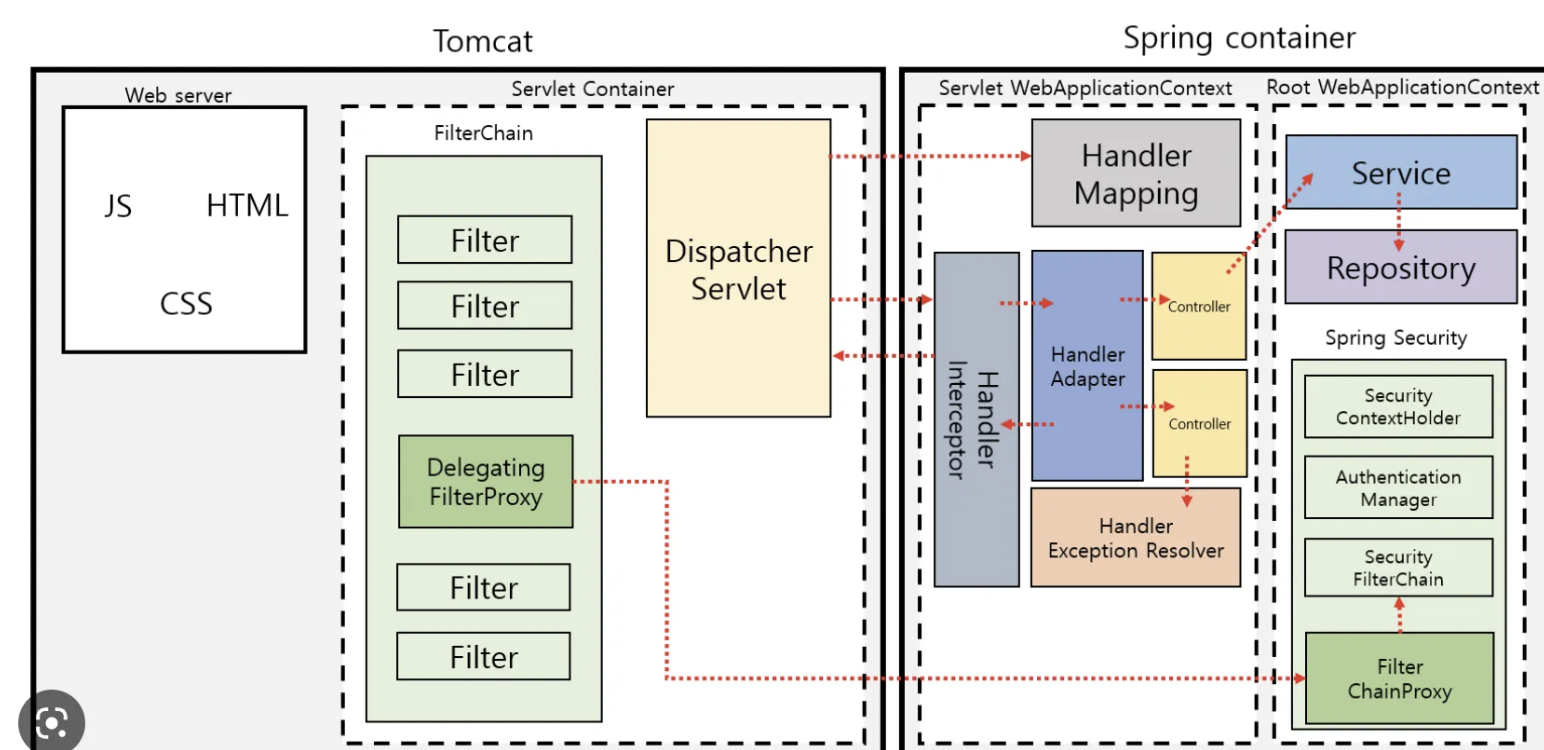

Tomcat 과 Spring의 구조







Spring과 Spring Boot의 차이

• Spring
  • WAR(Web Application Archive) 생성 : Servlet Container에 배치하는 웹 어플리케이션 압축 포맷
  • 외장 톰캣을 이용해서 WAR배포
• Spring Boot
  • WAR / JAR(Java Archive) 생성 : JRE(JVM) 로 바로 실행 가능한 자바 어플리케이션 압축 포맷
  • 내장 톰캣을 이용해서 JAR 배포
    • JRE(JVM)에다 그냥 자바 어플리케이션 실행하듯 Tomcat 구동과 동시에 어플리케이션 배포





Spring Boot (Tomcat + Spring) 동작 과정



동작 과정(Request -> Processing -> Response) 순서

1. Request 가 들어오면 Connection Queue에 적재해놓은 후 Thread 할당 (1요청 1스레드) 후 Catalina(Tomcat Engine)에 전달
2. Catalina는 건제받은 ServletRequest를 HttpServletRequest로 변환 후 Servlet 할당
3. DispatcherServlet 처리 결과 반환

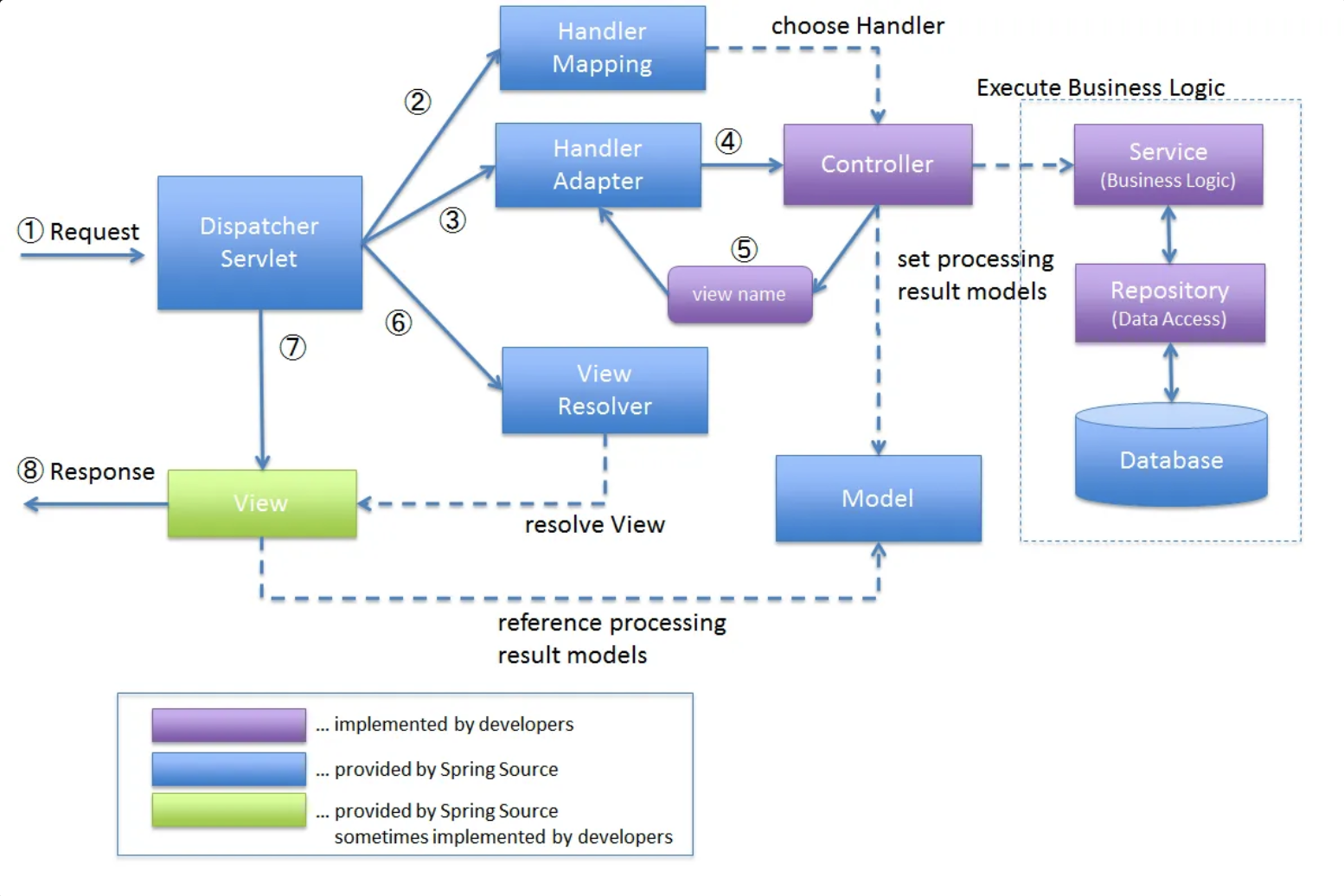

Spring MVC 구조



동작 순서

1. Dispatcher Servlet이 클라이언트의 요청을 받는다.
2. 요청을 어떤 컨트롤러에게 요청을 위임할지 Handler Mapping을 통해 컨트롤러를 찾는다.
3. 컨트롤러를 찾으면 Handler Adapter에게 찾은 컨트롤러에게 요청을 위임하도록 한다.
4. Handler Adapter가 찾은 컨트롤러에게 요청을 위임한다.
5. 컨트롤러는 비즈니스 로직을 처리 후 ModelAndView를 Handler Adapter에게 전달 후 Handler Adapter가 처리한다.
6. 만약 컨트롤러가 View 이름을 반환하면 ViewSolver를 통해 View를 반환
7. 8. ModelAndView를 반환



💡💡💡

• DispatchServlet은 HandlerAdapter의 응답으롤 String, ModelAndView, Object중 하나를 받는다.
  DispatchServlet는 @ResponseBody 여부에 따라 ViewResolver or MessageConverter 실행

  • View 반환 -> ViewTemplate + Model : ViewResolver 사용
  • Json 반환 -> Model 반환 (@ResponseBody 명시되어 있다면) : MessageConverter 사용



• Controller가 String을 반환 - ViewTemplate에서 맞는 명칭의 정적페이지 반환
  Controller가 ModelAndView를 반환 - ViewTemplate + Model 함께 반환(동적페이지 반환)
